获取配置

渐进加载按称为“阶段”的步骤进行。每个阶段是哪些图像以哪些设置加载的一部分，您可以为每个阶段设置不同的设置，这些设置被称为retrieve options（获取选项）。阶段和选项一起构成了retrieve configuration（获取配置），管理图像的逐步加载。让我们深入了解。

interface IRetrieveConfiguration {
  stages: RetrieveStage[];
  retrieveOptions: Record<string, RetrieveOptions>;
}

获取阶段​

正如渐进加载的名称所暗示的那样，加载过程是按阶段进行的。每个阶段可以配置为使用不同的获取方法（流式传输或字节范围），以及其共同或特定的获取选项。

info

由于您可以有多个阶段，因此可以在不同的阶段组合并使用这两种方法（流式传输和字节范围）。

例如，您可以创建一个配置：

  1. 开始流式传输特定的初始切片（通常是第一、中间或最后一个切片）以进行即时查看。
  2. 随后，在第二阶段，可以进行字节范围请求（只有几KB），以高效渲染完整的体积数据（即使是有损的）。
  3. 最后，执行补充的字节范围请求，以获取尚未请求的剩余部分，跟随步骤2中的初始字节范围请求。

这种方法实际上在体积加载过程中被采用，我们将在后续讨论中进一步阐述。

总之，获取阶段是一个配置，指定哪些图像以哪些设置加载。为了简化本文的讨论并避免跑题，我们将仅讨论retrieveType，它只是对获取选项的引用。我们将在后面讨论更高级的选项，例如为策略选择图像、优先级排序和队列加载。

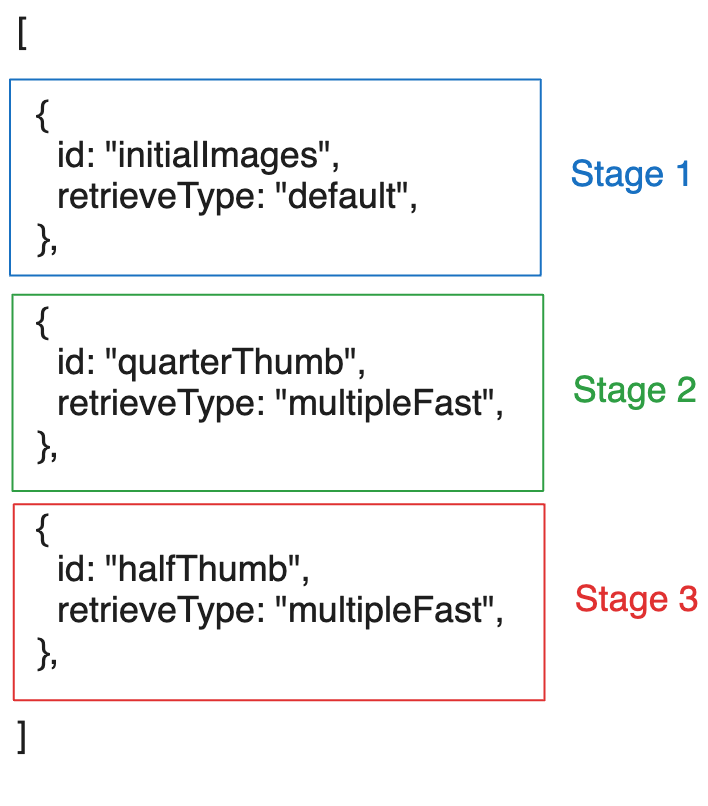

如上所示，获取阶段可以简单地是一个对象列表，每个对象具有id和retrieveType（这是对获取选项的引用，稍后我们将讨论）。

tip

retrieveType是一个可选字符串，仅用于引用要使用的选项。只要您在获取选项中保持一致，您可以使用任何字符串。比如，如果您愿意，可以使用'lkajsdflkjaslfkjsadlkfj'（但在retrieveOptions对象中应该有一个键为'lkajsdflkjaslfkjsadlkfj'的对象，正如我们下面将看到的那样）。

如果我们引用了一个在获取选项中未定义的获取类型，会发生什么？

Cornerstone 会检查是否指定了default获取选项，如果为真，它将使用该选项，否则将忽略渐进加载配置，像以前一样加载图像，仿佛渐进加载未启用。

获取选项​

现在我们可以更详细地讨论每种方法（流式传输或字节范围）的获取选项。首先，让我们讨论常见的选项。

常见选项​

获取配置还有一些更高级的选项，可以用于处理更多的使用场景。我们将在另一个部分讨论它们。

解码级别（质量）​

一个可能出现的自然问题是，无论使用哪种方法（流式传输或字节范围），图像多久解码一次，以及我们在解码时应该解码到什么分辨率？

解码的分辨率由decodeLevel配置控制，值可以是：

  • 0 = 全分辨率
  • 1 = 半分辨率
  • 2 = 四分之一分辨率
  • 3 = 八分之一分辨率
  • ...

所以，如果一个阶段的decodeLevel设置为0，则图像将解码为全分辨率。如果设置为1，则图像将解码为半分辨率（x/2, y/2），依此类推。

tip

对于体积视图窗口，目前我们不允许解码为子分辨率，因为这需要在内存中重新分配体积，这效率较低。因此，如果数据是部分的并且不能解码为全分辨率，我们会简单地复制它（在Web工作线程中以提高性能），以填充整个体积。

但是，对于堆栈视图窗口，我们允许解码为子分辨率，因为这比重新分配整个体积更便宜。此外，在这种情况下，未来增强的图像质量将覆盖旧图像，并创建一个具有新尺寸的新图像，直到达到全分辨率。

我们将在下面每种方法的部分中讨论frequency。

流式传输选项​

选项​

对于流式请求，您可以配置以下选项：

  • streaming：是否使用流式传输

解码频率​

通常，当流来自服务器时，服务器会告诉客户端数据的最终大小。因此，在每个时间点，我们可以识别已下载的数据的百分比，并解码图像到相关的分辨率，因此在流式传输场景中，您实际上不必手动设置它。

不同的级别如下，如果解码时已下载的部分为：

  • < 8 % 的总数据，则解码为级别 3
  • 8 < x < 13 % 的总数据，则解码为级别 2
  • 13 < x < 27 % 的总数据，则解码为级别 1
  • < 100（意味着尚未完成），则解码为级别 0
  • 100 % 的总数据（流已完成），则解码为级别 0
tip

我们是如何得出这些级别的？其实很简单。

例如，如果我们只下载了总数据的1/16，那么我们已经下载了6.25%的数据（8%是6.25%加上一些偏差）。这意味着我们可以将图像解码为原始大小的1/16，即级别4。然而，解码器提供的插值比直接图像渲染稍好，因此我们可以将其解码为稍低的级别，使用级别3。

其余级别也是如此。

关于解码级别发生多少次，完全取决于初始下载的数据以及流的进展。但在任何给定的时刻，当数据下载时，我们会根据上述级别检查进度，并尽可能将图像解码为相关的分辨率。如果发生错误或图像无法解码，我们将简单地等待下一个进度事件的发生。

示例​

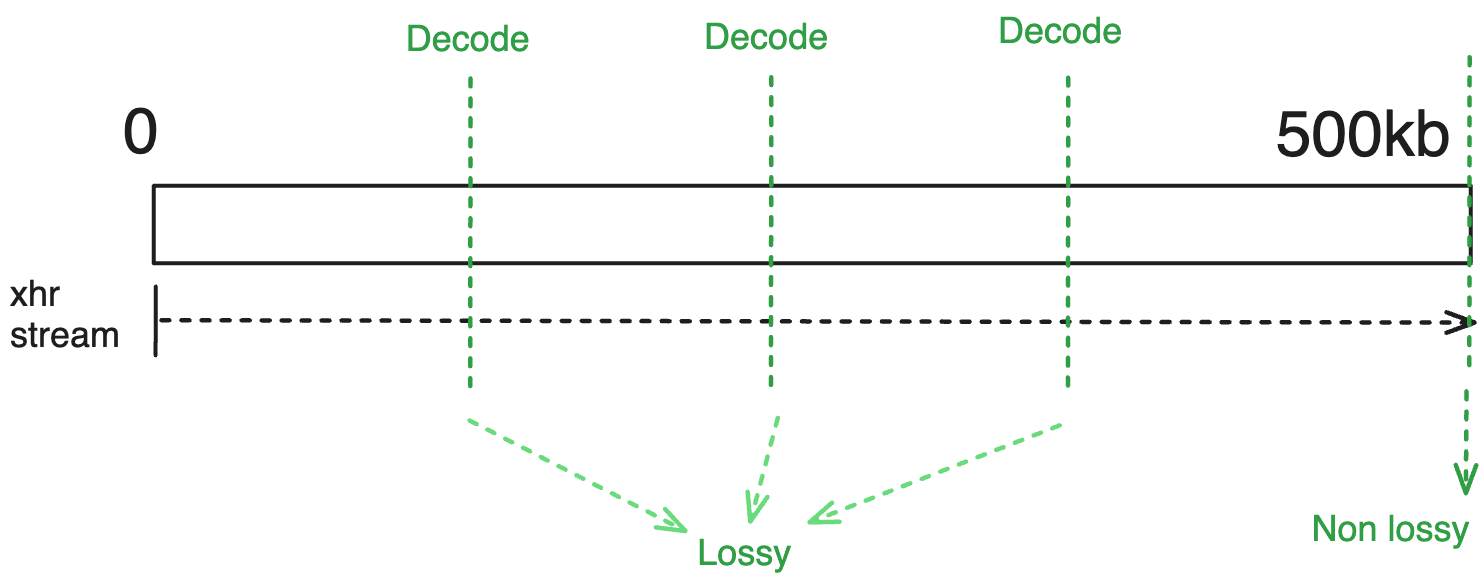

对于简单的流式加载场景（streaming: true），你应该期望以下行为：

用例​

使用流式方法适用于以下场景：你最终需要数据的完整分辨率，并且希望尽早开始查看数据。

字节范围选项​

选项​

  • chunkSize：用于初始解码的字节范围值（默认值为64kb）。对于除第一次范围请求外的所有请求都将被忽略（无论rangeIndex如何）。
  • rangeIndex：你想要获取的范围编号（索引），-1表示剩余数据。

请注意，无法保证rangeIndex会实际获取另一个范围，因为一旦所有数据已被获取，范围请求将停止。同时，-1用于标记“剩余”数据。

解码频率​

字节范围请求有两种场景：

  • 如果服务器在响应头中返回了数据的总大小，我们将使用自动解码频率（类似于流式加载场景）。
  • 如果服务器没有在响应头中返回数据的总大小，我们将等待直到范围请求完成，然后再解码图像。
tip

服务器应发送CORS头Access-Control-Expose-Headers: *，以便读取Range-Response头所需的总大小。否则，范围请求将在multipart/related头完成时结束，或者返回的数据小于请求的数据。

示例​

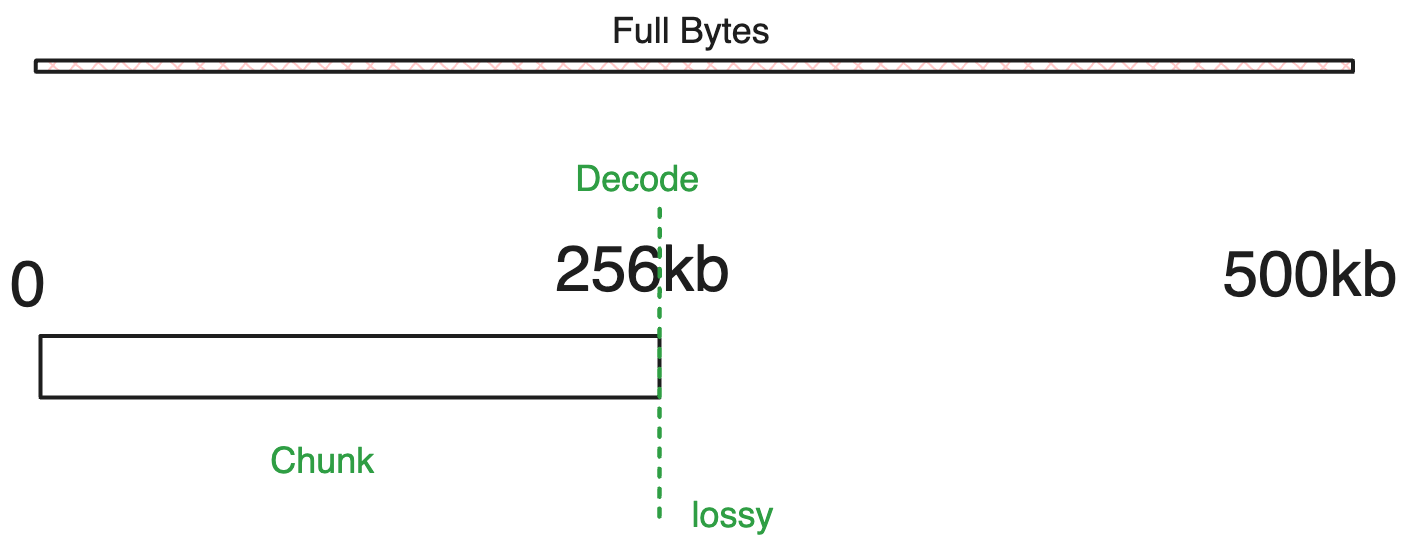

例如，对于以下选项：

{
  rangeIndex: 0,
  chunkSize: 256000, // 256kb
}

另一个示例：

{
  rangeIndex: 0,
  decodeLevel: 3
}

// chunkSize是默认的64kb

tip

你可以通过使用rangeIndex: -1来获取剩余的数据。另外，rangeIndex = 0将始终是第一个块。

例如，如果你有4个范围，则你的范围将是：

  • rangeIndex 0：0到chunkSize-1（以字节为单位）
  • rangeIndex 5：chunkSize到5 * chunkSize-1（以字节为单位）
  • rangeIndex 25：5 * chunkSize到25 * chunkSize-1（以字节为单位）
  • rangeIndex -1：25 * chunkSize到totalSize（以字节为单位）——其余数据

这种rangeIndex的使用可以获取较大的增量，以适应decodeLevel值所需的数据量。

如果我从范围1开始，而不是范围0，会发生什么？

Cornerstone会自动将范围0与范围1合并为一个请求，这样就避免了需要进行多个中间请求。

用例​

除了我们可以使用范围请求来逐步请求并加载更高质量的图像之外，还有一些其他的用例：

  • 缩略图：通常，对于缩略图，我们希望尽可能快地加载图像，但不需要完整分辨率。我们可以使用字节范围请求来获取数据的低分辨率版本。
  • CINE：对于某些成像需求，帧率在电影模式下至关重要。在这些场景中，通常需要的是粗略解剖学而不是细节，但帧率更为重要。我们可以使用字节范围请求来获取数据的子分辨率，保证我们可以实现目标帧率。

将来，可能会使用单独的内存缓存来存储范围请求的详细信息，但目前中间数据是与图像数据一起存储的。将其存储在缓存中将允许CINE显示，只需解码图像的成本。

结论​

所以，我们了解到“检索配置”由至少一个（可以有多个）“检索阶段”和一个附带的“检索选项”组成，后者在“检索阶段”中被引用。我们还了解到，每个“检索阶段”可以配置为使用不同的方法（流式加载或字节范围），并具有通用或特定的检索选项。

让我们看看堆叠渐进演示中的一个示例：

const retrieveConfiguration = {
  stages: [
    {
      id: 'initialImages',
      retrieveType: 'single',
    },
  ],
  retrieveOptions: {
    single: {
      streaming: true,
    },
  },
};
tip

注意stages和retrieveOptions对象中都使用了“single”。这只是对我们在retrieveOptions对象中定义的检索选项的引用。

现在你的问题可能是，我们如何使用这个配置？我们将在下一节讨论这个问题。对于好奇的读者，可以前往高级配置部分，了解更多关于检索配置的高级选项。
